Un taller venezolano especializado en reparación de hélices navales necesitaba fabricar las suyas en serie. Tenía la pieza original, pero no tenía lo único imprescindible para reproducirla: las medidas.
La escaneamos en 3D en su propio taller y entregamos los archivos en 3 días. Con ellos, su fabricante está produciendo los moldes.
El problema: una pieza que nadie sabía medir
El cliente lleva años reparando hélices de barco. Conoce el oficio, el material y el comportamiento de la pieza mejor que nadie. El siguiente paso natural de su negocio era dejar de depender de terceros para el suministro y fundir sus propias hélices en serie, en su taller.
Para eso hacían falta moldes. Y para hacer moldes, su fabricante necesitaba un modelo 3D del que partir.
Ahí estaba el bloqueo: la hélice de referencia era una pieza heredada, sin plano original ni modelo CAD. Existía físicamente, funcionaba, pero su geometría no estaba documentada en ninguna parte.
Por qué una hélice no se mide con un calibre
Una hélice naval concentra casi todo lo que hace difícil una medición manual:
- Superficies de doble curvatura. Cada pala es alabeada. No hay una sola cara plana ni un radio constante del que agarrarse.
- Paso variable. El ángulo de la pala cambia a lo largo del radio. Es el dato crítico: si el paso no se reproduce con fidelidad, la hélice pierde rendimiento, consume más combustible o vibra.
- Cuatro palas que deberían ser idénticas, y no lo son. En una pieza fundida y con horas de servicio, cada pala tiene su propia historia de desgaste.
- Erosión y cavitación. Los bordes de ataque y salida se degradan con el uso, y son justo las zonas que más influyen en el rendimiento.
Un pie de rey te da puntos sueltos. Para un molde hace falta la superficie completa, y hace falta que sea medible.
Cómo lo hicimos
Fuimos al taller

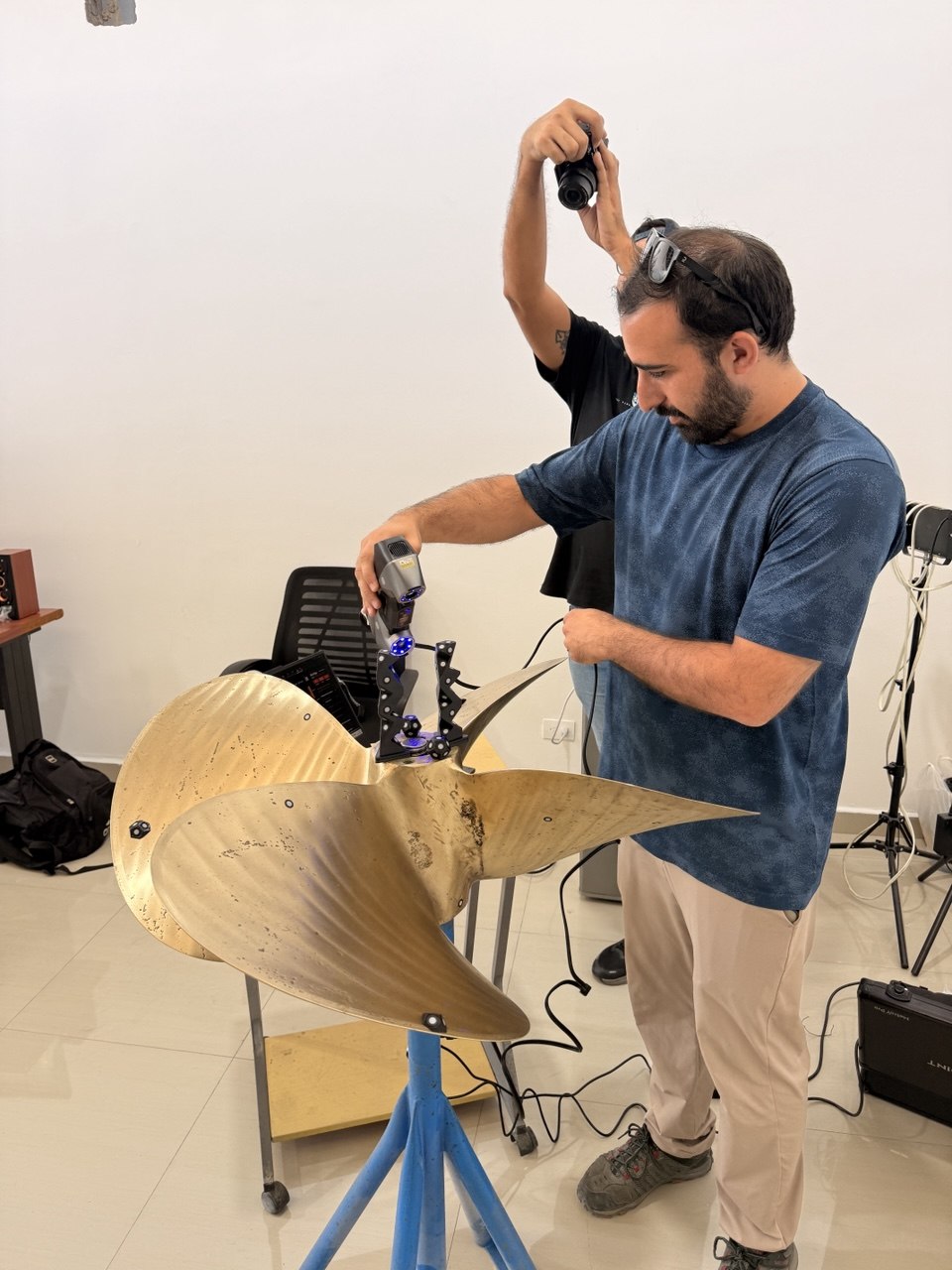

El escaneo se hizo en las instalaciones del cliente. La hélice se desmontó y se montó sobre un eje de apoyo preparado específicamente para el estudio, que permitía girarla y acceder a ambas caras de cada pala sin perder la referencia entre capturas.
Ese detalle importa más de lo que parece: si la pieza se mueve de forma incontrolada entre tomas, el registro multiángulo acumula error y el modelo final deja de ser métrico. Con la pieza referenciada, cada captura se alinea sobre la anterior de forma consistente.
El reto del bronce
La hélice es de bronce, un material metálico y reflectante. Las superficies brillantes son el caso clásicamente difícil del escaneo 3D: la luz rebota de forma especular en lugar de dispersarse, y el sensor recibe datos ruidosos o directamente ningún dato.
La solución estándar es un spray mate sublimable, de esos que se evaporan solos a las pocas horas. En Venezuela, importar ese consumible es caro y lento, así que preparamos un revelador propio: alcohol isopropílico con talco. Se aplica sobre la pieza, el alcohol se evapora en segundos y queda una capa mate finísima que dispersa la luz y permite al láser leer la superficie.
Aquí conviene ser honesto con una cosa que muchos pasan por alto: cualquier recubrimiento añade espesor, y ese espesor entra en la medición. Por eso hay que saber siempre contra qué tolerancia estás trabajando. En este caso el destino era un molde de fundición, donde la contracción del bronce al enfriar es de un orden de magnitud mayor que la capa aplicada: el aporte es despreciable. Si el objetivo hubiera sido un control dimensional de precisión sobre la propia pieza, habría que descontarlo o usar un sublimable calibrado.
El ancla de referencia: la parte que de verdad resolvió el trabajo
Una hélice de cuatro palas es geométricamente repetitiva y casi simétrica. Un escáner que alinea capturas basándose solo en la geometría no tiene forma de distinguir la pala 1 de la pala 3: las dos son superficies alabeadas muy parecidas. El registro puede “encajar” una toma en la pala equivocada, y el error no salta a la vista — aparece al final, como una pieza que parece correcta pero no lo es.
Los marcadores rompen esa ambigüedad. Pero pegar marcadores sueltos por la pieza no basta, y esa es la parte que suele fallar.
Lo que montamos fue un ancla de referencia tridimensional: un clúster construido con torretas de marcadores —esas estructuras elevadas específicas para escaneo 3D— combinado con varios polígonos con puntos distribuidos alrededor. El conjunto formaba un punto base cargado de referencias desde el que trabajar hacia las palas.
La razón por la que esto funciona tiene que ver con el ángulo de visión. Un marcador plano pegado sobre una superficie solo es legible dentro de un rango angular limitado: cuando el escáner lo mira muy oblicuo, deja de reconocerlo. Las torretas sacan los marcadores fuera del plano de la pieza, así que el clúster se convierte en una constelación con volumen, con una disposición espacial única e identificable desde prácticamente cualquier ángulo de aproximación.
El efecto práctico: el escáner tiene un origen global al que siempre puede volver a engancharse. Cada vez que se rodea la pieza, se parte de esa ancla y se avanza hacia la pala; si en algún momento se pierde la orientación, se recupera volviendo al mismo punto base, sin importar desde qué ángulo se llegue.
Un intento anterior que no salió: las palas fantasma
Esto no es teoría. Antes que nosotros, otro técnico fue a escanear esta misma hélice y estuvo cinco horas sin conseguirlo.
El síntoma era llamativo: el software generaba palas de más. La hélice tiene cuatro, y el modelo salía con palas fantasma adicionales. No lograban mantener un patrón de escaneo que se pareciera a la pieza real. Y no fue por no usar marcadores — los usaron.
Es el fallo de alineación que describíamos, llevado al extremo. El escáner captura una zona de la pala 2, y al buscar dónde encaja encuentra que la pala 4 es igual de compatible. Fusiona ahí. Repite el error unas cuantas veces y el resultado ya no es una hélice de cuatro palas: es una pieza imposible, con geometría duplicada en sitios donde no hay nada.
Lo instructivo del caso es que no fue un problema de pericia ni de equipo, sino de método. Usar marcadores no es suficiente por sí solo: importa cómo se plantean.
En una pieza así se juntan dos factores que se refuerzan entre sí:
- El bronce sin matizar devuelve lecturas ruidosas e intermitentes. Con datos pobres, el algoritmo de alineación tiene aún menos con qué desambiguar entre una pala y otra.
- Marcadores repartidos sin un ancla dejan al escáner sin un origen fiable. Si cada zona de la pieza tiene marcadores pero ninguna constelación es reconocible desde cualquier ángulo, el sistema se reorienta a ciegas cada vez que cambia de posición — y en una pieza simétrica, reorientarse a ciegas es justamente lo que produce las palas fantasma.
Nuestro planteamiento atacó los dos: matizar la superficie para que el láser leyera limpio, y construir un ancla de referencia tridimensional con torretas y polígonos de marcadores, a la que el escáner pudiera volver siempre para recuperar la orientación.
Con eso, el escaneo salió sin palas fantasma.
El equipo
Escaneamos con un Revopoint MetroX Pro, escáner 3D de grado metrológico que combina láser azul multilínea y luz estructurada de campo completo.
| Parámetro | Valor |
|---|---|
| Exactitud puntual | hasta 0,01 mm |
| Exactitud volumétrica | 0,02 mm + 0,04 mm × L (m) |
| Exactitud en esta pieza (⌀ 813 mm) | ≈ 0,05 mm |
| Velocidad de captura | hasta 7.000.000 puntos/segundo |
| Diámetro de la hélice | 32 pulgadas (813 mm) |
| Palas | 4 |
Conviene ser preciso con la cifra: 0,01 mm es la exactitud puntual del equipo, y la volumétrica crece con el tamaño de la pieza. En una hélice de 813 mm de diámetro, el error volumétrico esperable ronda las 5 centésimas de milímetro. Para fundición —donde la contracción del bronce al enfriar es de un orden de magnitud mayor— es holgadamente suficiente.
Qué entregamos
| Entregable | Para qué |
|---|---|

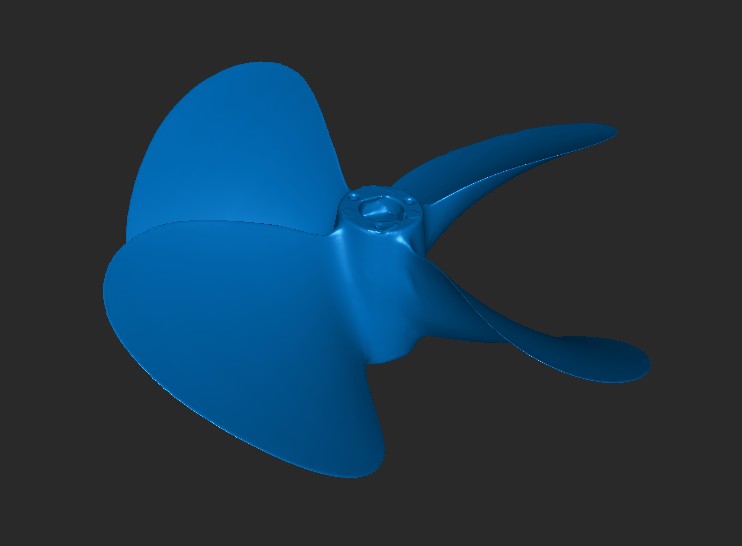

| Malla STL | Geometría lista para que el fabricante trabajara sobre ella |
| Archivo de escaneo en bruto | Datos originales sin procesar, para poder volver a la fuente si hacía falta |
Plazo: 3 días desde el escaneo hasta la entrega de los archivos.
Entregar también el escaneo en bruto no es habitual, y es deliberado: si el fabricante necesita revisar una zona concreta, reprocesar con otros parámetros o verificar una cota, no depende de que volvamos a escanear. Los datos son del cliente.
Dónde termina nuestro trabajo
Un matiz importante sobre el alcance: nosotros no hicimos la ingeniería inversa. Nuestro trabajo fue la captura: entregar una digitalización fiel y medible de la pieza.
A partir de ahí, el fabricante del cliente reconstruye el modelo CAD y prepara los moldes. Él conoce su proceso de fundición, sus contracciones y sus tolerancias mejor que nadie. Lo que no tenía era la geometría de partida.
Es una división de trabajo que funciona: nosotros somos la capa de captura, el fabricante pone el oficio. Y es la razón por la que trabajamos tanto para usuarios finales como para otros fabricantes y talleres que necesitan digitalizar una pieza puntualmente sin comprar un escáner de decenas de miles de dólares.
En qué punto está el proyecto
El proyecto está en fabricación. El fabricante trabaja con los archivos que entregamos para producir los moldes con los que el cliente fundirá sus hélices en serie.
Qué se puede replicar de este caso
Si tienes una pieza sin planos y necesitas reproducirla, el patrón se repite:
- La pieza física es el plano. Mientras exista un ejemplar, la geometría se puede recuperar.
- El escaneo no sustituye al fabricante, lo habilita. Le das el punto de partida que no tiene.
- La precisión se define antes, no después. Hay que saber qué exactitud necesita la aplicación y confirmar que la pieza la admite, antes de cotizar.
- El plazo es corto. Tres días desde la captura hasta el archivo utilizable.
El mismo enfoque aplica a impulsores y rodetes de bomba, álabes de turbina, engranajes helicoidales, carcasas, moldes sin documentación y cualquier pieza con superficies complejas.
